Sargento como herramienta: tipos, apertura y alcance
La familia reúne herramientas que aplican presión entre puntos de apoyo mediante un husillo, una palanca u otro mecanismo. Se colocan de manera temporal y se retiran cuando dejan de ser necesarias. En los catálogos aparecen nombres como sargento de apriete, gato o sargenta; conviene reconocer el mecanismo y sus dimensiones, porque los nombres comerciales varían.

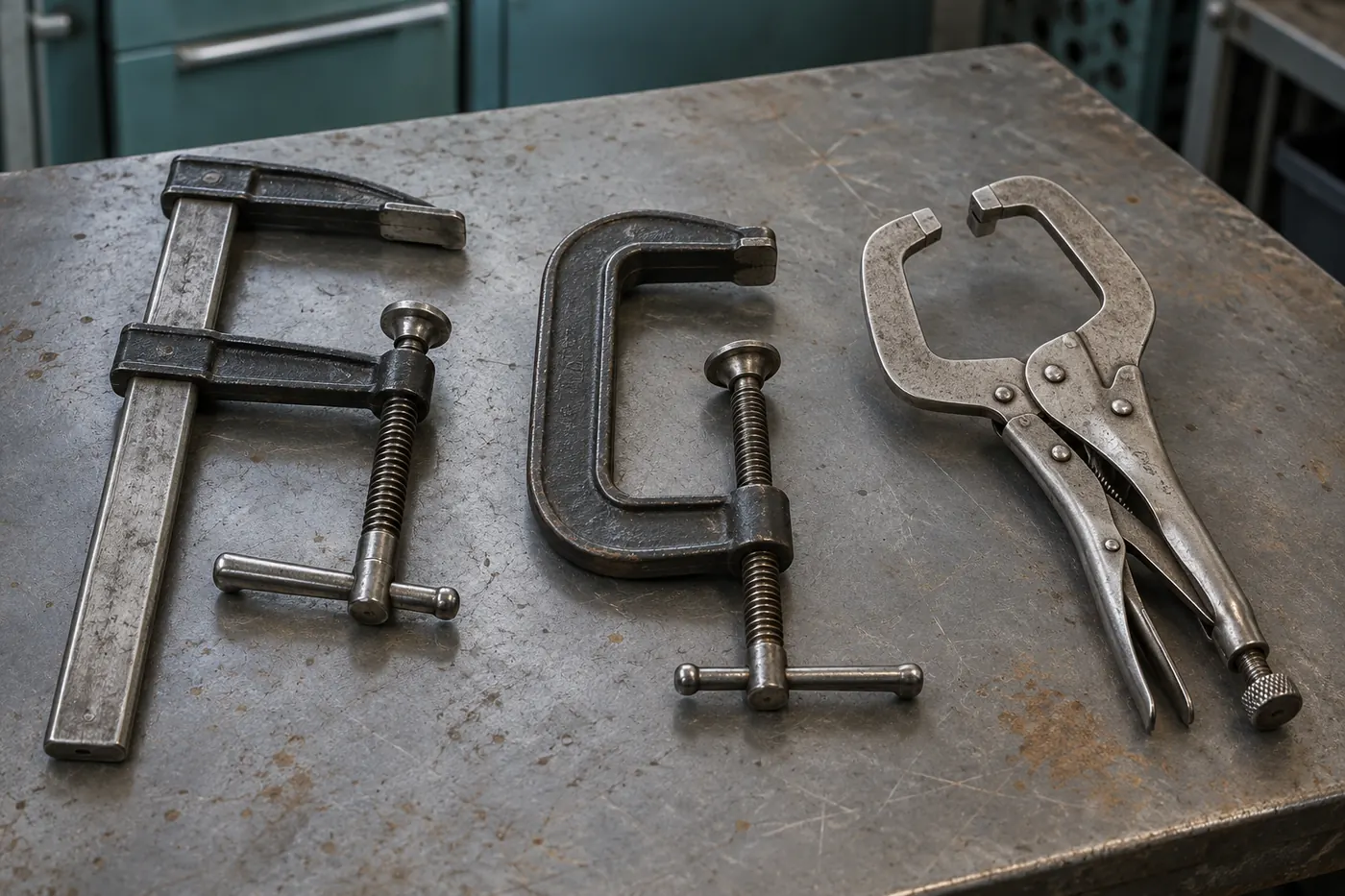

Tipos de apriete y preguntas que resuelven
| Tipo | Qué distingue su disposición | Qué revisar |
|---|---|---|
| De barra y husillo, tipo F | Combina un brazo fijo con otro que se desplaza por la barra. | Apertura, alcance y espacio para girar el mango. |
| De arco, tipo C | El cuerpo rodea la zona de sujeción y el husillo completa el apriete. | Que el arco y la garganta permitan llegar al apoyo. |
| De palanca | Accionamiento rápido para posiciones que se repiten. | Recorrido y mecanismo propios del modelo. |
| Monomanual | Permite accionar el cierre con una mano. | Fuerza declarada, materiales y aplicación prevista. |
| Para mesa | Trabaja con un anclaje o una geometría adaptada a la mesa. | Compatibilidad de ranuras, agujeros o fijaciones. |
Estos formatos no tienen una fuerza universal. Dos sargentos parecidos pueden estar diseñados para trabajos diferentes. Tampoco debe suponerse que cualquier pieza de plástico de una herramienta admite la proximidad a una operación caliente. En la preparación de soldadura interesa escoger componentes expresamente adecuados para esa aplicación.
BESSEY diferencia en su documentación las familias de fundición maleable y todo acero, y describe la elasticidad de estas últimas y su utilidad en trabajo de metal con vibraciones. Es una explicación del diseño de sus herramientas, no una autorización para usar cualquier sargento en cualquier entorno. Fuentes: guía de productos y preguntas técnicas de BESSEY.
Apertura y alcance: dos medidas que no se sustituyen
La apertura indica cuánto puede abarcar la herramienta entre sus apoyos. El alcance o profundidad de garganta indica cuánto puede entrar el punto de apriete desde la barra o el cuerpo. Una apertura grande no sirve de mucho si el platillo queda demasiado cerca del borde y no llega a la zona que necesitas mantener.
Ejemplo de elección dimensional: si un montaje necesita abarcar 80 mm y apoyar a 110 mm del borde, hay que buscar ambas capacidades. Un sargento con 300 mm de apertura y solo 80 mm de alcance no resuelve ese punto de apoyo por mucho que sobre longitud de barra. Son medidas ilustrativas para aprender a comparar, no un dimensionado de amarre.
Como ejemplo real, la serie GZ-KG presentada por BESSEY incluye variantes con aperturas de 250 a 600 mm y un alcance de 120 mm. La diferencia entre esas unidades está en la apertura; no aumenta automáticamente la profundidad a la que llega el platillo. Fuente: documentación del fabricante sobre GZ-KG.
Un sargento pequeño puede facilitar el acceso a un montaje compacto, pero deja de ser adecuado si trabaja al límite de su geometría o su apoyo resulta inestable. En una pieza pequeña también importa el tamaño del platillo: debe permitir sujetar donde corresponde y mantener accesible la zona de trabajo.

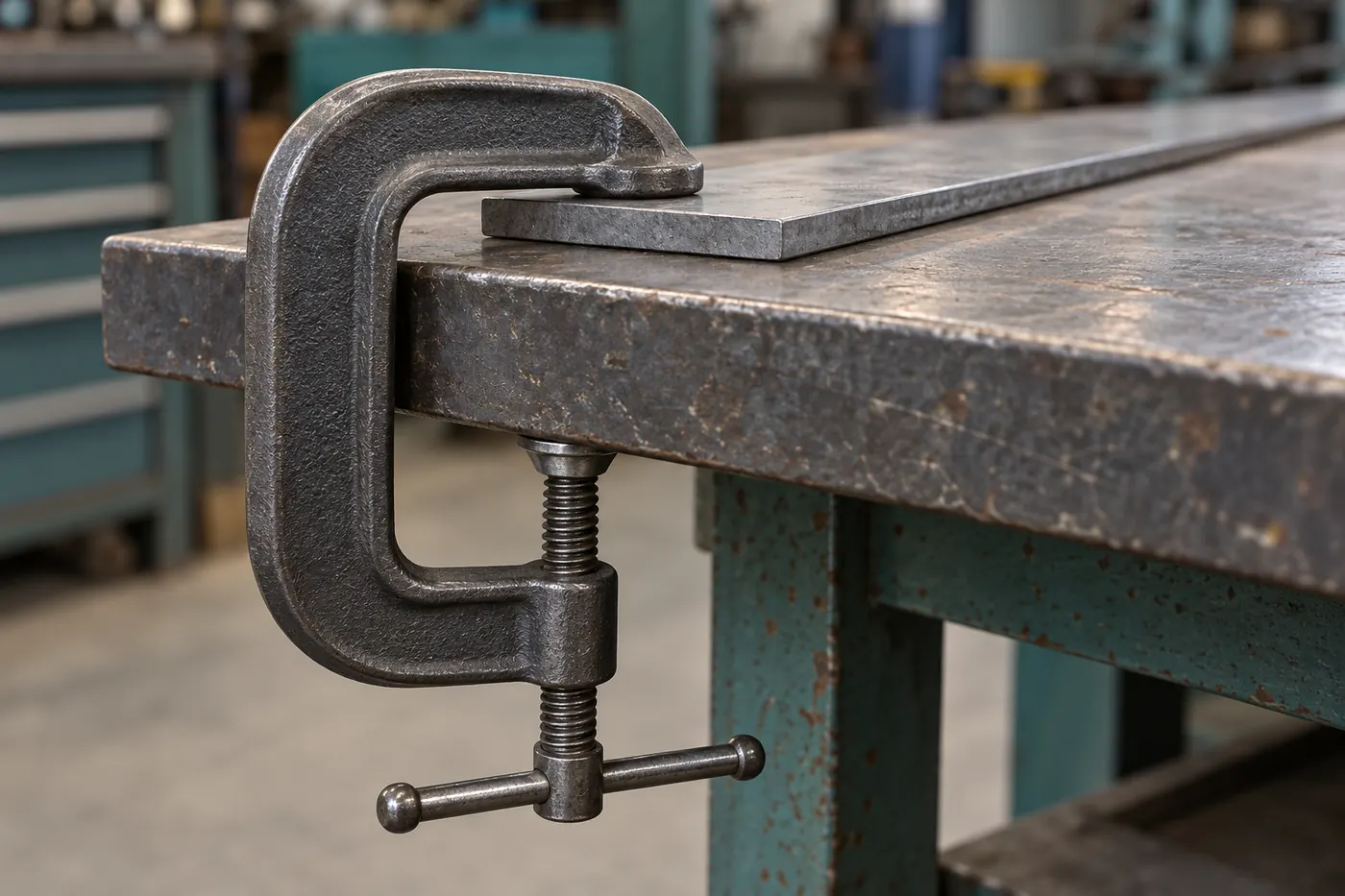

Vistas ilustrativas: selecciona una fotografía para ampliar su espacio. No representan fichas de producto.
Sargento como herramienta: elección para montaje y metal
Una buena selección empieza con un croquis del conjunto. Marca qué superficies han de quedar alineadas, dónde se puede apoyar y qué zonas deben permanecer libres. Después identifica el movimiento que se necesita impedir. Este análisis evita comprar herramientas únicamente por su longitud o por la fuerza máxima anunciada.
Tres situaciones de montaje que cambian la elección
Presentar un marco de perfiles. Hay que conservar referencias de posición y dejar acceso a las zonas de unión. La pregunta útil es dónde pueden colocarse apoyos y sargentos sin ocultar las medidas. Tener una herramienta muy potente en un único punto no demuestra que el resto del marco esté bien posicionado.
Unir temporalmente una pletina y un soporte. Conviene estudiar el espacio que queda para el mango y el tamaño de los contactos. Puede ser preferible un cuerpo que permita acceder lateralmente, siempre que su capacidad y aplicación sean adecuadas. La selección debe contemplar cómo se retirará la herramienta al acabar, no solo cómo se coloca.
Repetir conjuntos sobre una mesa perforada. Interesa localizar los apoyos y comprobar la interfaz de anclaje. BESSEY distingue en sus elementos TW apertura, alcance y diámetro de perno; por ejemplo, TW16 y TW22 corresponden a interfaces diferentes. El nombre «sargento de mesa» no basta para asegurar que encaje. Fuente: datos técnicos de las series TW y TWV.
Estos ejemplos orientan la selección y no sustituyen el diseño de un amarre sometido a esfuerzos de mecanizado. Durante el trabajo, la presión no debe utilizarse para ocultar una mala presentación o forzar piezas sin analizar su comportamiento. Si se necesita una forma concreta, se debe preparar el útil apropiado.
Diferencia frente a una mordaza de máquina

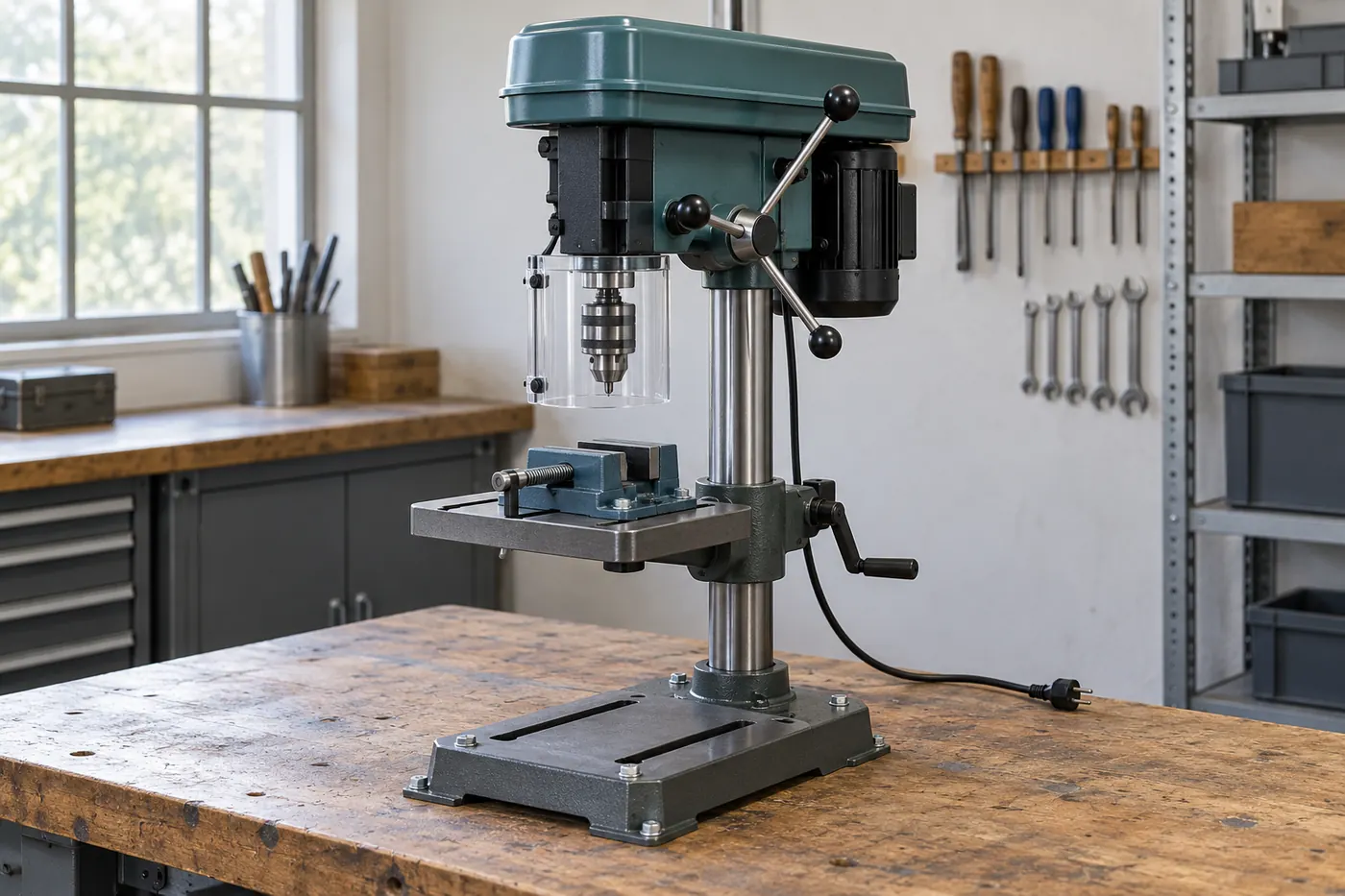

En el taladro de columna, la sujeción debe impedir que la pieza gire con la broca. El INSST exige medios adecuados para la geometría de la pieza y fijados de forma segura a la mesa. Un sargento puede formar parte de un sistema previsto, pero sujetar algo provisionalmente en un banco no demuestra que ese mismo amarre sirva para perforar.
Por eso conviene separar dos preguntas: cómo presentar un montaje y cómo inmovilizar una pieza para una máquina. La segunda puede requerir mordazas, bridas o portapiezas específicos. No elijas por el parecido exterior entre dos herramientas ni por la posibilidad de apretar mucho.
Cuidado, límites y dudas frecuentes
El cuidado depende de la zona. BESSEY recomienda mantener limpia la barra para que funcione el bloqueo del brazo deslizante, y lubricar el husillo y la articulación del platillo conforme a sus indicaciones. Engrasarlo todo indiscriminadamente puede perjudicar la sujeción. Antes de trabajar, comprueba que no haya daños y que el mecanismo se mueva correctamente.
Apriete no significa elevación. Las advertencias de BESSEY excluyen elevar, arrastrar, apoyar objetos o asegurar cargas durante el transporte con sus herramientas de sujeción. También indican accionamiento manual sin ayudas para aumentar la fuerza. Un sargento no es una eslinga ni un anclaje permanente.
¿Más fuerza de apriete siempre mejora el montaje? No. Primero tienen que ser correctos los apoyos, la posición y la herramienta. Una cifra mayor no corrige una geometría inadecuada.
¿Un gato y un sargento son diferentes? En este contexto pueden nombrar herramientas de la misma familia. Para comparar, utiliza formato, dimensiones y prestaciones de la referencia concreta.
¿Conviene comprar un juego de tamaños iguales? Depende de los montajes habituales. Una pequeña relación de aperturas y alcances necesarios permite decidir si compensa repetir medidas o combinar formatos. Evita acumular piezas largas cuando el problema real está en llegar al centro.
Las guías de amoladora y soldadura ayudan a situar la preparación de piezas dentro del proceso de taller; la sujeción se decide según el trabajo que vaya a realizarse a continuación.
- BESSEY — Guía de productos: tecnología de sujeción
- BESSEY — Preguntas frecuentes sobre herramientas de sujeción
- BESSEY — GZ-KG: apertura y garganta de variantes con mango giratorio
- BESSEY — Datos técnicos TWV16, TW16 y TW22
- BESSEY — Advertencias e instrucciones de uso
- INSST — BASEMAQ 004. Taladro de columna o sobremesa: sujeción indebida de la pieza
Los modelos citados ilustran cómo leer documentación. Las imágenes generadas no representan esos modelos ni acreditan sus prestaciones.
